ESP-01 Guida al primo utilizzo e DIY programmer

Finalmente andiamo ad utilizzare la versione più piccola e comune della ESP8266, appunto la ESP-01 .

Collegamenti e primo utilizzo.

PINS:

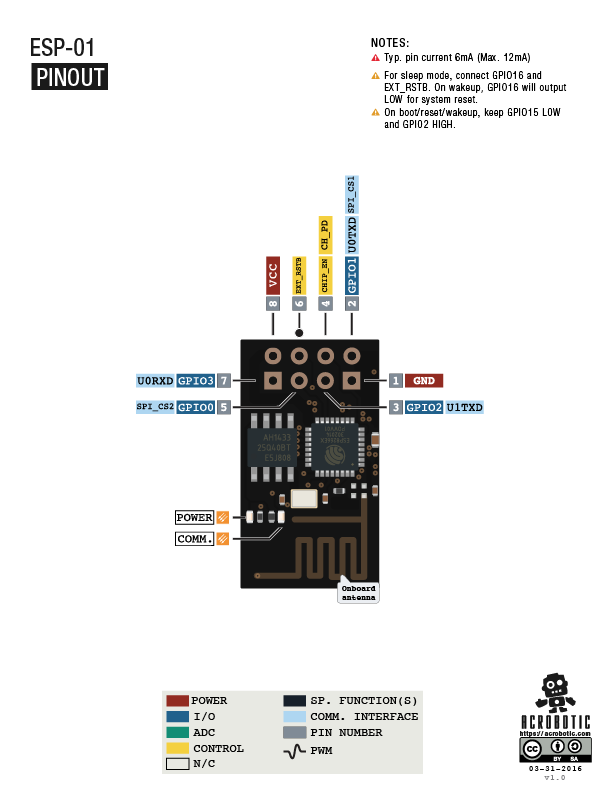

Per prima cosa, vediamo i veri nomi dei pins:

Per non creare ambiguità, i numeri da mettere in Arduino per abilitare i pin sono quelli che iniziano per "GPIOn" dove n sta per il numero del pin.

I pin che si possono utilizzare sono :

• GPIO0
• GPIO2
• TX - GPIO1 - internal led
• RX - GPIO3

Mentre RST,CH_PD, VCC e GND hanno funioni ben specifiche. I primi due verranno discussi a breve.

Alimentazione:

Primo e fondamentale punto da tenere sempre ben presente:

La ESP-01 funziona con 3.3V , non 5V.

Ergo non è compatibile con i segnali e l'alimentazione d'Arduino.

Vorrei essere il più chiaro possibile:

• Arduino è alimentato, tipicamente, da USB = 5V . Alimentare la nostra ESP-01 a 5V la ucciderà!
• I pins d'uscita d'Arduino sono a 5V, quelli della nostra ESP-01 sono a 3.3V.
  Questo significa, per esempio, che se dobbiamo controllare un servo motore tramite il pin di controllo, tipicamente a 5V, questo non sentirà il segnale.

Soluzioni? analizziamole:

• Logical level converter: http://goo.gl/reIhjC

Questo semplice dispositivo, attivo, vi permetterà di collegare un dispositivo con segnale 5V (TTL) ed avere in uscita lo stesso segnale ma a 3.3V. Essendo attivo, permette anche l'opposto!

• FTDI: http://goo.gl/yrpgfB

Completo e veramente multi uso, permette di convertire un segnale USB Seriale, in uno parallelo ad un determinato voltaggio. Esattamente quello che ci serve!
Consiglio caldamente, è molto molto utile per tantissime applicazioni.

• Partitore di tensione: http://goo.gl/yjqemL

L'ultima spiaggia, se proprio avete solo delle resistenze!

Questa guida utilizzerà l'FTDI, essendo quello più completo e più facile da utilizzare.

Collegamenti e abilitazioni:

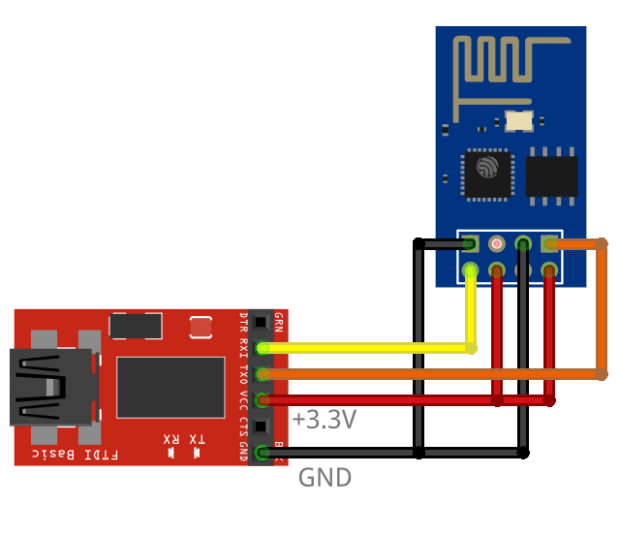

Facendo fede a questo semplice schematico, facciamo tutti i collegamenti e studiamone il funzionamento.

Ricordate, mettete il jumper sulla posizione 3.3 V sulla FTDI.

Analizziamo rapidamente i collegamenti più importanti.

Subito salta all'occhio la doppia alimentazione, cavo rosso, e la doppia massa, cavo nero.

Ma perchè?

L'ESP-01 ha due modalità di Boot da tener ben presenti:

NB: queste combinazioni sono richieste solo all'avvio della scheda.

• UART/Abilitazione alla scrittura, quando andiamo a riprogrammare la scheda, caricando il nostro codice su di essa.
  Questa procedura si abilita collegando pin GPIO 0 -> LOW.
  Insomma dobbiamo collegare il pin GPIO 0 a GND.

• Flash, andrà a caricare il programma che è stato scritto i modalità UART.
  In pratica basta collegare il pin CH_PD -> High (VCC).

ALT, ma non sono due combinazioni che devo effettuare per inserire le due modalità di Boot?

Si è vero, ( se non vi interessa saltate direttamente al capitolo successivo):

In UART basta forzare GPIO0 a GND, l'altro flotterà a HIGH.

In Flash se collegate CH_PD -> HIGH ( avvio effettivo della scheda ) GPI0e2 flotteranno HIGH.

Altre combinazioni intermedie non danno origine a nulla, quindi non possono capitare in Boot.

Esempio con l'Arduino IDE:

Dopo aver correttamente configurato l'Arduino IDE per ogni tipo di ESP8266, selezioniamo seguendo l'immagine.

Successivamente andiamo a caricare l'esempio:

Questo primo esempio farà accedere un led interno alla scheda, di colore blu. Un po' come il led 13 sulla scheda Arduino.

Carichiamo il nostro programma sulla ESP - 01, ricordando d'abilitare la scheda con il pin CH_PD -> High ( VCC )  & per l'abilitazione alla scrittura GPIO 0 -> Down ( GND ).

Una volta terminato il caricamento, scolleghiamo il nostro FTDI dal PC, rimuoviamo il collegamento GPIO 0 -> Down ( GND ) e ricolleghiamo l'FTDI.

Dopo qualche secondo il led inizierà a lampeggiare.

ESP01 programmer:

Perchè dover collegare ogni volta i fili manualmente al nostro FTDI?

Spesso ci si sbaglia o si dimenticano i collegamenti, meglio costruirsi un programmer DIY.

Schematico DIY programmer per ESP01

Nella foto sottostante vediamo il programmer ultimato.

Ovviamente non ho collegato CH_PD -> High e la scheda non è accesa.

Ora colleghiamo CH_PD -> High ( VCC ) con un jumper. La scheda è ora accesa.

Nel caso ci fosse già caricato un programma, questo verrà eseguito.

Per inserire la modalità scrittura colleghiamo GPIO 0 -> Down ( GND ) &  l'accensione CH_PD -> High ( VCC ) .
